产品综述：

SDG800系列函数/任意波发生器输出频率为5MHz、10MHz、30MHz,采样率125MSa/s，采用全新构架和独特的EasyPulse技术，使得其可输出低抖动、快速上升沿/下降沿、不受频率影响的脉冲信号，占空比极小，边沿和脉宽可以大范围、精细调节。性能大大优于同类DDS信号发生器。

主要特性:

l 采用先进的DDS技术，125MSa/s采样率，14bit垂直分辨率

l 单通道输出，5种标准波形可选，内置46种任意波形

l 丰富的调制功能：AM、DSB-AM、FM、PM、FSK、ASK、PWM以及输出线性/对数扫描和脉冲串波形

l 采用独特的EasyPulse技术，可输出低抖动、快速上升沿/下降沿

l 标准配置接口：USB Device，USB Host，支持U盘存储和软件升级

l 提供10个非易失性存储空间以存储用户自定义的任意波形

l 可与SDS1000系列数字示波器无缝互连

l 配置功能强大的任意波编辑软件EasyWave

设计特色：

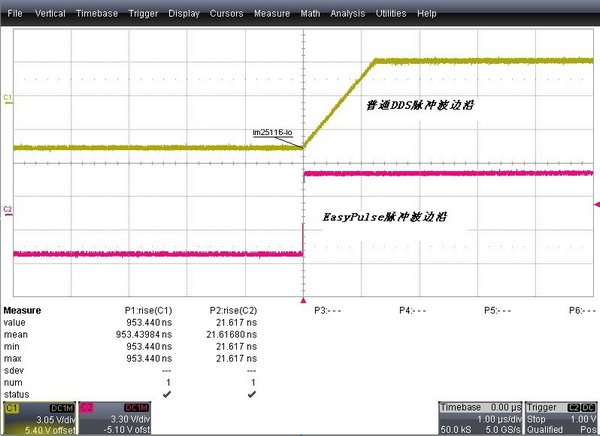

图1  对比1KHz频率的脉冲信号边沿大小

如图1，输出1KHz频率脉冲时，EasyPulse脉冲仍然可以保持快速的上升沿和下降沿（约20ns），而普通的DDS脉冲边沿很缓慢。

图2  对比1KHz频率的脉冲信号的边沿调节范围

如图2，EasyPulse脉冲的边沿可以大范围调节，最小边沿20ns，最大边沿可调到1.6Ks；而普通的DDS脉冲的边沿调节受到较大限制。

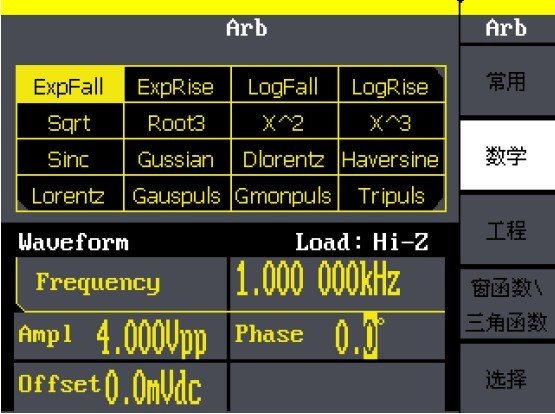

图3  内置46种任意波形(包括DC)

如图3 所示，SDG800能够输出5种标准波形和46种常用波形，包括常用的波形、数学函数、工程应用函数、窗函数和三角函数。

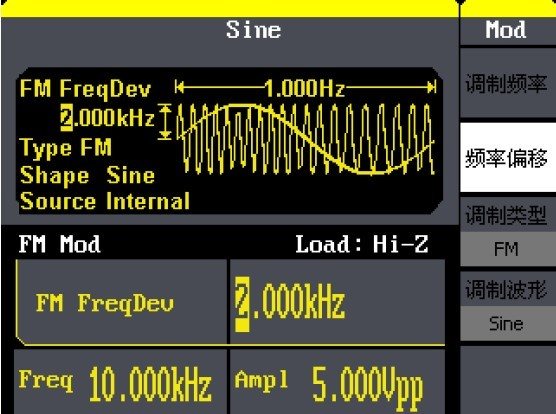

图4  丰富的调制功能

如图4 所示，SDG800具有丰富的调制功能，AM、DSB-AM、FM、PM、FSK、ASK、PWM以及输出线性/对数扫描和脉冲串波形。
